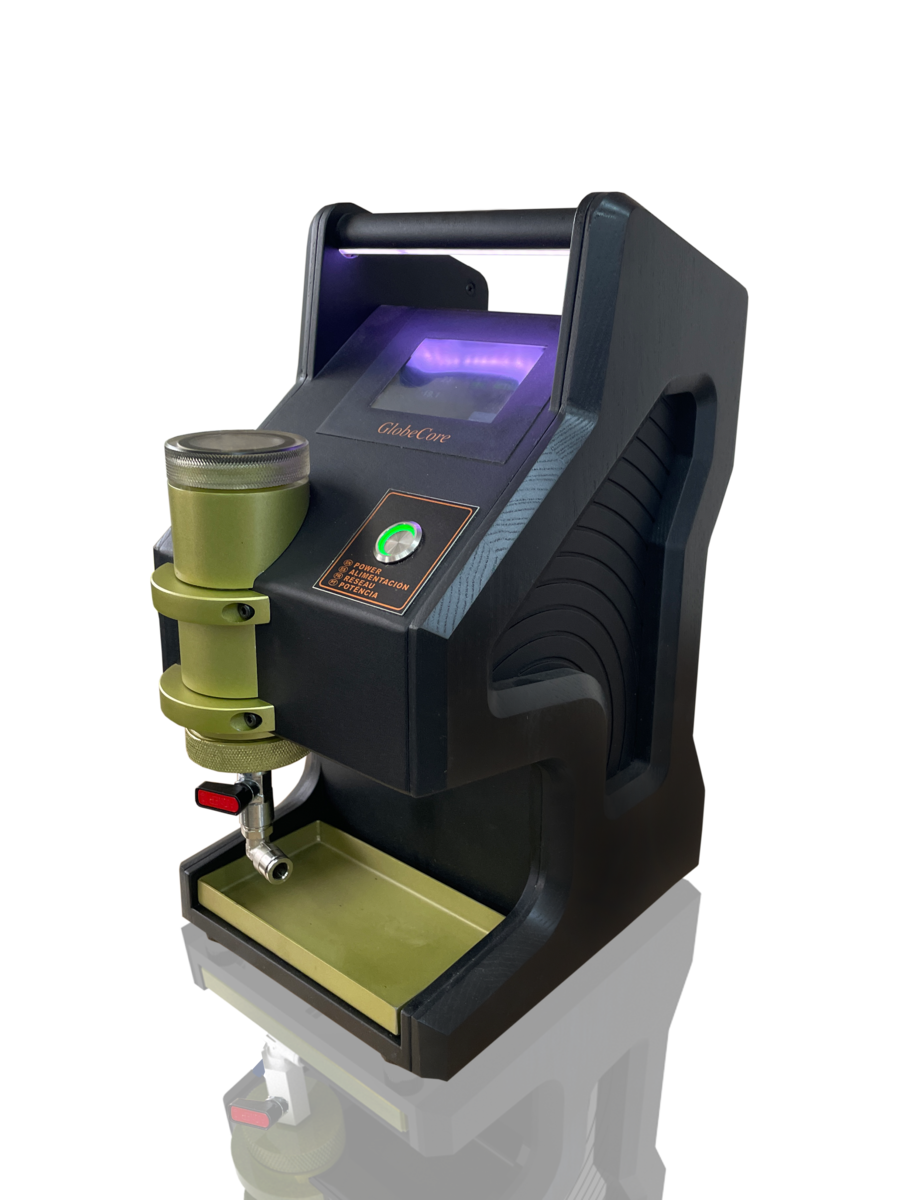

Измерительный прибор для трансформаторного масла TOR-1
Измерительный прибор для трансформаторного масла TOR-1 предназначен для определения массовой доли растворенной воды в изоляционных минеральных маслах, вязкость которых при температуре 50°С не превышает 70 сСт.
При работе с данным устройством необходимо принять во внимание, что тестер является только ориентиром для быстрого определения влагосодержания, для окончательного анализа нужно обратиться в сертифицированную лабораторию.
Стандартные лабораторные анализы занимают, в лучшем случае, сутки, и требуют больших затрат человеческого и финансового ресурса. Использование ТОR-1 позволяет в кратчайшие сроки диагностировать трансформаторное масло и принять быстрое решение в полевых условиях возле трансформатора.
Состав прибора TOR-1
Прибор совмещает в себе все необходимые для простой и удобной работы устройства:
- LCD-панель для индикации содержания влажности и водорода тестируемого масла;
- накопительный стакан для испытуемого масла;
- датчик влажности для определения массовой доли влаги в смазочных и изоляционных маслах;
- принтер для вывода результатов теста на бумагу.
Принцип работы
Измерение влажности в масле аналогично измерению влажности в воздухе. Содержание воды в масле можно описать абсолютным значением в ppm или относительным значением aw:
- ppm – это отношение массы влаги к массе масла;
- aw – это фактическое содержание влаги как доля от полностью насыщенного влагой масла.
Значение aw=0 соответствует маслу без воды, тогда как aw=1 соответствует маслу, полностью насыщенному влагой.
Прибор измеряет aw с помощью емкостного сенсора, который обеспечивает стабильность в течение долгого времени и отлично противостоит загрязнениям. Измеряемые физические величины – активность воды aw и температура T. Используя эти величины, экспресс-тестер вычисляет содержание влаги (ppm) в минеральном трансформаторном масле. Расчет содержания воды в неминеральных трансформаторных маслах и смазочных маслах может быть выполнен путем ввода удельных параметров этих масел. Измеренные и рассчитанные значения доступны на двух свободно масштабируемых и конфигурируемых аналоговых выходах.
| № | Наименование параметра | Значение |
| 1. | Рабочий диапазон, aw (активность воды (aw)) | 0…1 |
| 2. | Рабочий диапазон измерения содержания растворенной воды, ppm | 0….500 |
| 3. | Точность при 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 4. | Измерение температуры | да |
| 5. | Температура рабочей среды, °С | 0…55 |
| 6. | Установленная мощность, Вт | 10 |
| 7. | Напряжение питания однофазной сети переменного тока частотой 50 Гц, В | 220 |
| 8. |
Габаритные размеры, мм не более — длина — ширина — высота |
180 180 380 |
| 9. | Масса, кг не более | 6 |
- компактность;
- простота в работе: для смены пробы достаточно сменить съемный стакан и нажать кнопку “Старт” для начала измерения;
- многофункциональность;
- работает без персонального компьютера;
- может использоваться для тестирования масла в полевых условиях возле трансформатора за счет достаточной степени защиты (металлические вандалозащищенные кнопки, защита чувствительного элемента, встроенная защита электрооборудования) и стабилизированного источника питания;
- результаты измерений можно распечатать на встроенном принтере.
