Установка для обработки трансформаторного масла УВМ-1Л
Установка для обработки трансформаторного масла УВМ-1Л сохранила функциональность оборудования данной серии, но при этом является более компактной и экономичной.
УВМ-1Л предназначена для очистки от механических примесей, очистки от воды электроизоляционных масел, кинематическая вязкость которых при температуре 50°С не превышает 70 сСт.
Установка может быть использована для нагрева маслонаполненных электрических аппаратов горячим трансформаторным маслом, а также для их вакуумирования.
Станция обеспечивает очистку масла до 9 класса при исходном классе чистоты 13 (массовая часть загрязнителя не более 0,004%) при многократном прохождении очищаемого продукта через блок фильтров.
УВМ-1Л используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования (силовые трансформаторы, высоковольтные выключатели и другое).
| № | Наименование параметра | Значение |
| 1. | Производительность, м3/ч: | 1,0 |
| 2. | Максимальная температура масла на выходе в режиме нагрева, °С | 60 |
| 3.* |
Параметры обработанного масла (при исходном влагосодержании не более 100 г/т): — тонкость фильтрации, мкм — пробивное напряжение, кВ не менее — класс промышленной чистоты по ГОСТ 17216 (ISO 4406) |
5 75 9 (-/14/12) |
| 4. | Высота подачи масла относительно выходного патрубка, м | 20 |
| 5. | Давление на входе, МПа, не более | 0,1 |
| 6. | Давление на выходе, МПа, не более | 0,25 |
| 7. | Мощность маслонагревателя, кВт | 20,4 |
| 8. |
Удельная поверхностная мощность нагревателя, Вт/см2, не более |
1,1 |
| 9. | Установленная потребляемая мощность, кВт | 25 |
| 10. | Параметры трехфазной сети переменного тока (напряжение питания, В/частота, Гц) | Любые по требования Заказчика |
| 11. |
Габаритные размеры, мм не более — длина — ширина — высота |
1500 1000 1255 |
| 12. | Масса, кг не более | 635 |
Примечание: * При исходных параметрах масла:
- массовое влагосодержание – не более 0,005% (50 г/т);
- при нагреве масла в установке до +60±5ºС в течение 30 минут;
- содержании газов не более 10%.
- компактность. Установка может перевозиться различными видами транспорта (наземный, водный, воздушный);
- простота обслуживания и эксплуатации;
- поднятие пробивного напряжения масла с 15 до 75 кВ за несколько проходов через установку;
- благодаря оптимизации конструкции нагревателя без перерасхода мощности увеличена скорость нагрева масла;

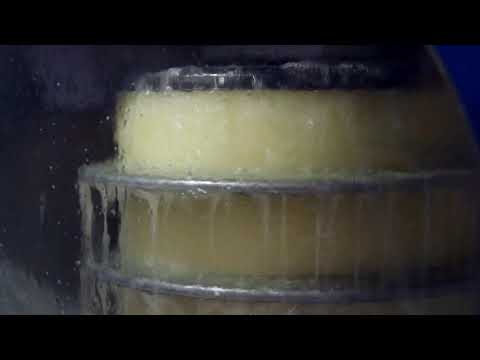

- размер смотрового окна позволяет визуально контролировать процесс обработки масла.
