Трансформатор – сложное устройство, поэтому при его производстве, обслуживании во время эксплуатации и ремонте необходимо задействовать много процессов и разновидностей оборудования. Об одном из самых важных поговорим в этой статье. Это вакуумирование трансформатора.

Что такое вакуумирование?

В общем случае под вакуумированием понимают удаление при помощи насосов газов или паров из устройств для получения в них давления ниже атмосферного. Процесс вакуумирования кроме создания вакуума также включает в себя и его сохранение на протяжении необходимого промежутка времени.

Когда необходимо вакуумирование трансформатора?

Первый раз вакуумирование выполняется еще на этапе монтажа трансформатора, это так называемое предварительное вакуумирование. Его цель заключается в удалении из бака воздуха и проверке надежности вакуумных уплотнений. Благодаря предварительному вакуумированию удаляется влага с поверхности активной части трансформатора и улучшаются характеристики изоляции.

При наличии микропузырьков воздуха в бумажно-масляной изоляции возникают частичные разряды, которые впоследствии приводят к межвитковым или межслоевым замыканиям и выгоранию обмоток. Поэтому вакуумирование выполняется также и при заливке маслом трансформаторов напряжением выше 150 кВ. Чтобы исключить вероятность пробоя изоляции из-за пузырьков воздуха трансформатор вакуумируют после заливки маслом. При заливке маслом вакуумирование трансформатора осуществляется при остаточном давлении, которое указывается в эксплуатационной документации на трансформатор.

Вакуумирование также используется на следующих этапах жизненного цикла трансформатора при выполнении технических обслуживаний и ремонтов (доливка масла, вскрытие активной части трансформатора и др.).

Вакуумные блоки GlobeCore

Компанией GlobeCore производятся вакуумные блоки типа БВ. В их состав входит две группы вакуумных насосов. Два форвакуумных насоса создают предварительное разрежение, а бустерный вакуумный насос – полное разрежение в баке трансформатора. Комбинированное воздействие насосов повышает эффективность вакуумирования. Геометрическая быстрота откачки воздуха, неагрессивных газов, паров и парогазовых смесей в зависимости от модели оборудования составляет от нескольких сотен до нескольких тысяч метров кубических в час с предельным вакуумом 0,01 мбар.

Преимущества вакуумных блоков GlobeCore

Преимущества систем вакуумирования трансформаторов GlobeCore:

• используются на всех этапах жизненного цикла трансформатора (монтаж, техническое обслуживание, ремонт);

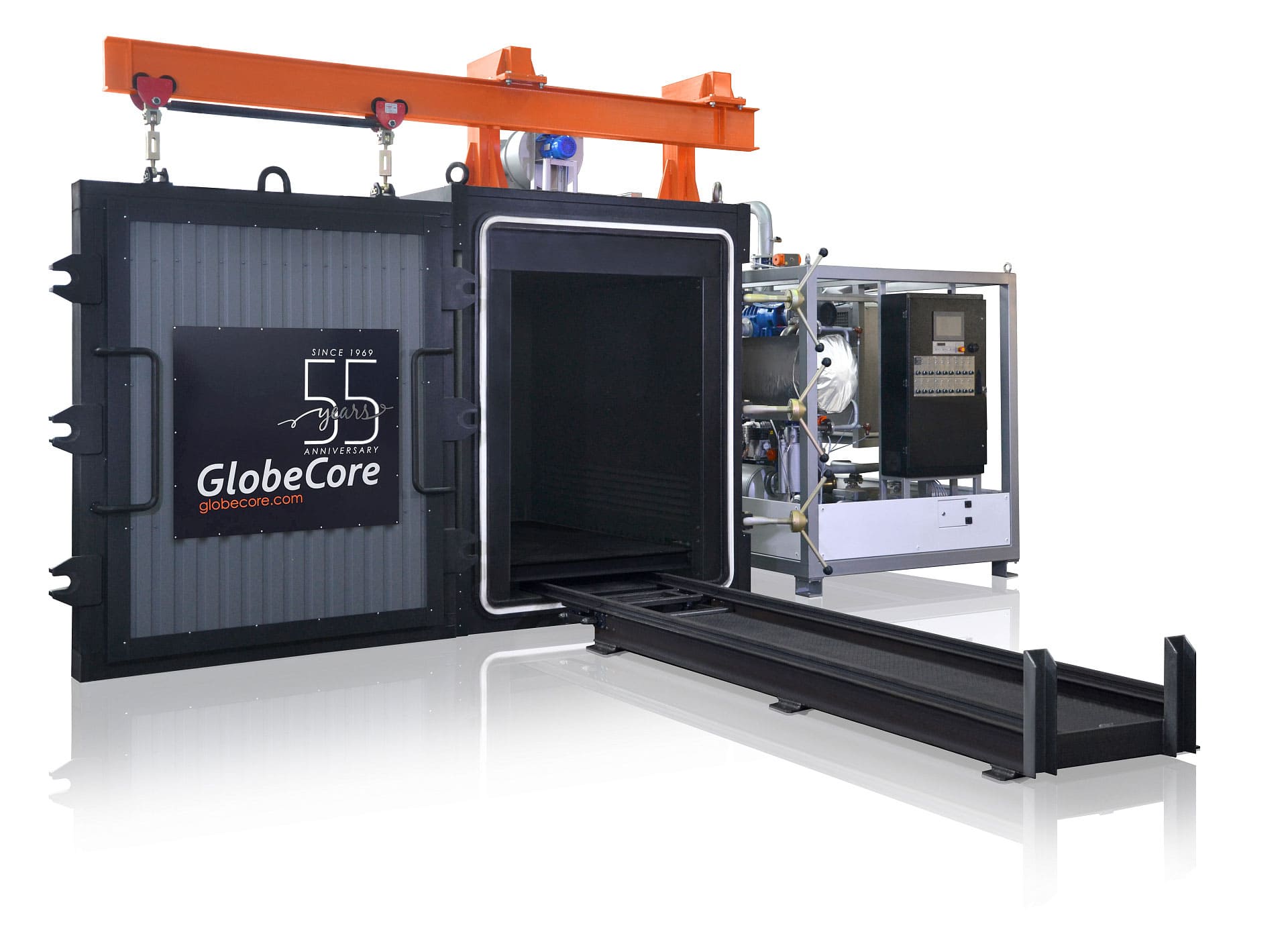

• хорошо интегрируются в важные процессы обслуживания трансформатора. Используются как самостоятельные единицы, совместно с установками сушки и очистки масла, а также являются важной частью другого оборудования, например, печей для сушки обмоток трансформаторов;
• не только удаляют из бака трансформатора воздух, неагрессивные газы, пары и парогазовые смеси, но и сушат верхние слои твердой изоляции.
• в зависимости от потребностей заказчика возможно различное исполнение систем вакуумирования трансформатора (на колесах, на прицепе и т.д.), что совместно с наличием шкафа управления делает систему вакуумирования трансформатора удобной в эксплуатации.
